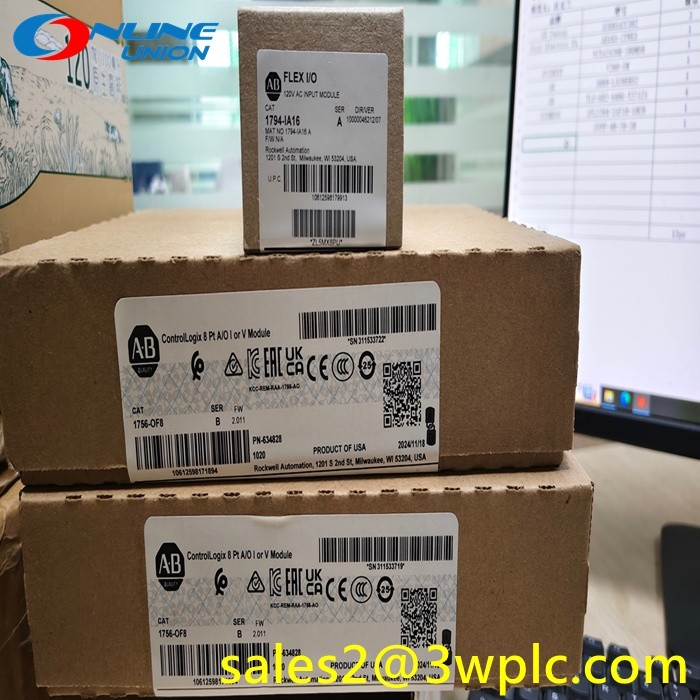

10VDC Allen Bradley PLC 15bit 1756-OF8 Allen Bradley ControlLogix 8 Pt โมดูล A/O I หรือ V

Allen-Bradley 1756-OF8 เป็นโมดูลเอาต์พุตแบบอะนาล็อกที่เป็นส่วนหนึ่งของแพลตฟอร์ม ControlLogix โมดูลอะนาล็อกนี้สามารถใช้เพื่อควบคุมและควบคุมอุปกรณ์ไฟฟ้าและภาคสนาม ส่งหรือส่งต่อสัญญาณเพื่อเชื่อมต่อกับเครื่องมือวัดและบันทึก หรือเพื่อวัตถุประสงค์อื่นใด

1756-OF8 มาพร้อมกับช่องสัญญาณเอาต์พุตแบบอะนาล็อกแปด (8) ช่องสัญญาณ ซึ่งสามารถกำหนดค่าเป็นสัญญาณเอาต์พุตแบบอะนาล็อก +/-10VDC และ 0-20 mA ความละเอียดคือ 15 บิต (21 mA - 650 nA/bit) และ 15 บิต (10.4 V - 320 µV/bit) และมีการป้องกันวงจรเปิด วงจรลัด และแรงดันไฟฟ้าเกิน

1756-OF8 ใช้ R-Ladder DAC ซึ่งเป็นวิธีการแปลงบล็อกแบบโมโนโทนิก ไม่มีรหัสที่ขาดหายไป และให้ข้อมูลรีจิสเตอร์ในโหมดจำนวนเต็ม (ชิดซ้าย, ส่วนเติมเต็มสอง) IEEE 32 บิตแบบจุดลอยตัว เวลาสแกนคือ 12 ms สำหรับรูปแบบจุดลอยตัว และ 8 ms สำหรับรูปแบบจำนวนเต็ม
