مكان المنشأ:
ألمانيا
اسم العلامة التجارية:
SIEMENS
رقم الموديل:

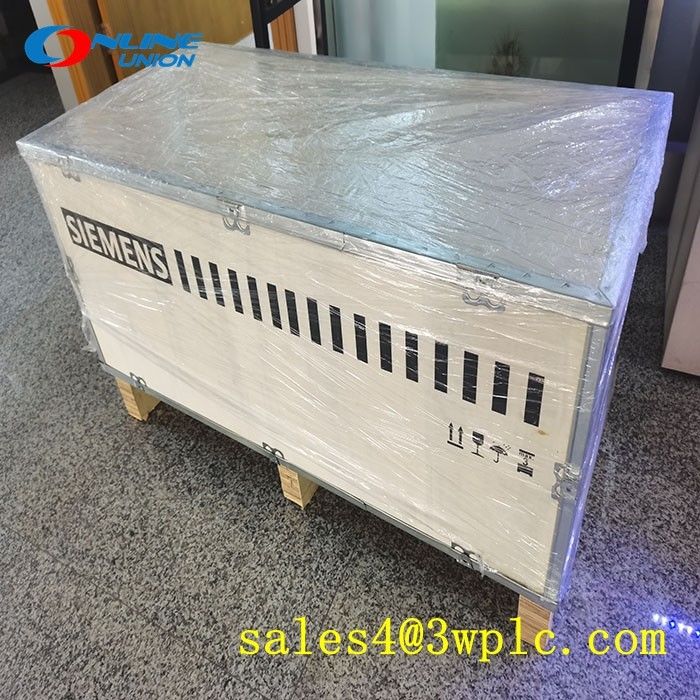

6SL3224-0BE37-5AA0
SINAMICS G120 PM240 وحدة الطاقة مع تصفية مدمجة من الفئة A مع شفرة الفرامل المدمجة 380-480 فولت 3 AC +10/-10% 47-63 هرتز طاقة زيادة في الحمل: 75 كيلوواط عند 200% 3 ثانيات، 150٪ 57 ثانيات100 ٪ درجة حرارة محيطية من -10 إلى +50 درجة مئوية لمدة 240 ثانية: 90 كيلوواط عند 150% 3 s,110% 57 s،100% 240 s درجة حرارة المحيط من -10 إلى +40 °C 934 x 350 x 316 (HxWxD) ، درجة حماية FSF IP20 دون وحدة التحكم و BOP.
| المعلم | تفاصيل |
|---|---|
| رقم الطراز | 6SL3224-0BE37-5AA0 |
| السلسلة | SINAMICS G120 (PM240-2 وحدة الطاقة) |
| الطاقة المسجلة | 75 كيلوواط (حمولة زائدة ثقيلة) ، 55 كيلوواط (حمولة زائدة خفيفة) |
| تيار الخروج | 145A (المعيار عند الحمل الزائد الثقيل) ، 110A (المعيار عند الحمل الزائد الخفيف) |
| الجهد المدخل | 3AC 380-480V +10/-10٪، 47-63Hz |
| وضع التحكم | التحكم في ناقل التيار (استخدام طاقة محسن) |
| مرشح | مرشح مدمج من الفئة A (يقلل من التداخل الكهرومغناطيسي) |
| وظيفة الفرامل | مرفق مكابح متكامل (يدعم الكبح الديناميكي) |
| التصميم الميكانيكي | تنسيق كتاب صغير (634 * 350 * 316 مم) ، حماية IP20 |
| الوزن | حوالي 15 كجم (متغير FSF) |
| التبريد | السلبي (تصميم خال من المروحة) مع متطلبات التهوية: 100 مم من أعلى / أسفل ، 30 مم من الجانبين |
| التثبيت | تركيب DIN للسكك الحديدية أو الخزانة المباشرة |
| درجة حرارة العمل | من 0°C إلى +50°C (حمل زائد شديد) ، من 0°C إلى +40°C (حمل زائد خفيف) |
| درجة حرارة التخزين | -25°C إلى +70°C |
| الرطوبة | 5-95% (غير مكثفة) |
| الارتفاع | ما يصل إلى 1000 متر (يتطلب تخفيض الارتفاع فوق 1000 متر) |
| الاهتزاز / الصدمة | تتوافق مع IEC 60068-2-6/27 (مقاومة البيئة الصناعية) |
| الموافقات | الموافقة مع CE و UL و RoHS |
| الامتثال | EN 61800-3 (EMC) ، IEC 61508/SIL2 (الأمان) |
| التواصل | PROFINET، PROFIBUS DP (اختياري عبر مجلس IsoPROFIBUS) |
| التشخيص | مؤشرات حالة LED ، تسجيل الأخطاء ، وإصلاح الأخطاء عبر بوابة TIA |
| واجهة الإدخال والخروج | إدخال/إخراج رقمي/تناظري قابل للتكوين (من خلال وحدات اختيارية) |
| وظائف السلامة | STO (قطر الدوران الآمن) حسب IEC 61508/SIL2 |
| وحدات اختيارية | محولات الحافلات الميدانية، واجهات الترميز، وحدات السلامة |
| حالة دورة الحياة | PM400 (إعلان المنتج) |
