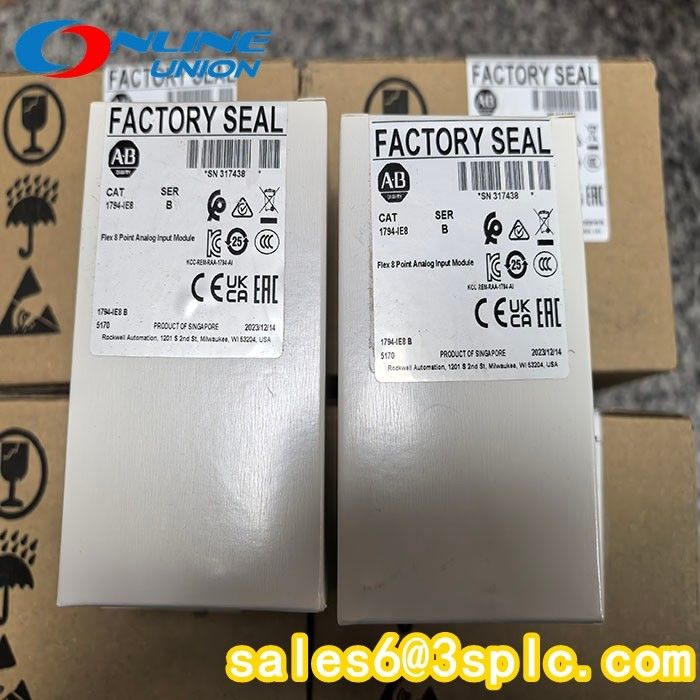

1794-IE8 Allen Bradley Flex 8 σημειακή αναλογική μονάδα εισόδου

Το Allen-Bradley 1794-IE8 είναι μια μονάδα εξαρτημάτων της οικογένειας προϊόντων Flex I/O. Αυτή η μονάδα είναι μια αναλογική μονάδα εισόδου, που χρησιμοποιείται με προσαρμογείς επικοινωνίας Flex I/O και βάσεις ακροδεκτών για την υλοποίηση της αρχιτεκτονικής Distributed I/O.

Χρησιμοποιώντας τα οκτώ (8) μονοπολικά, μη απομονωμένα, διαμορφώσιμα από τον χρήστη κανάλια της μονάδας, ικανά να λαμβάνουν σήματα εισόδου 0 έως 20mA, 4 έως 20 mA, +/- 10VDC και 0 έως 10 VDC, αυτή η μονάδα είναι ικανή να συνδέεται με όργανα όπως πομποί πεδίου, αναλογικά όργανα ένδειξης, καταγραφείς, ελεγκτές βρόχου διεργασίας και άλλα αναλογικά όργανα που παράγουν τα συμβατά εύρη σημάτων.

Αυτή η αναλογική μονάδα εισόδου Flex I/O έχει ανάλυση 12 bit όταν διαμορφώνεται σε μονοπολική λειτουργία και 11 bit συν το πρόσημο για διπολική λειτουργία. Χρησιμοποιεί μια διαδοχική προσέγγιση μετατροπής και αποθηκεύει τα μετατρεπόμενα δεδομένα σε μορφή δεδομένων αριστερά δικαιολογημένη, 16-bit 2s complement. Έχει ρυθμό μετατροπής 256?s σε όλα τα κανάλια με απόλυτη ακρίβεια 0,20% Full Scale @ 25°C και απόκλιση ακρίβειας - 0,00428% Full Scale/°C για τάση και 0,00407% Full Scale/°C για είσοδο ρεύματος. Αυτή η μονάδα δεν απαιτεί βαθμονόμηση.

Το 1794-IE8 απαιτεί εξωτερική τάση τροφοδοσίας 10,5-31,2VDC με ονομαστική τάση τροφοδοσίας 24VDC. Απαιτεί ρεύμα τροφοδοσίας 60 mA. Απαιτεί τη χρήση βάσης ακροδεκτών για τοποθέτηση και διασύνδεση με την καλωδίωση σήματος εισόδου. Οι συμβατές βάσεις ακροδεκτών είναι 1794-TB2, 1794-TB3 και 1794-TB3S, 1794-TB3T και 1794-TB3TS. Απαιτείται μόνο μία βάση ακροδεκτών από τη μονάδα.
