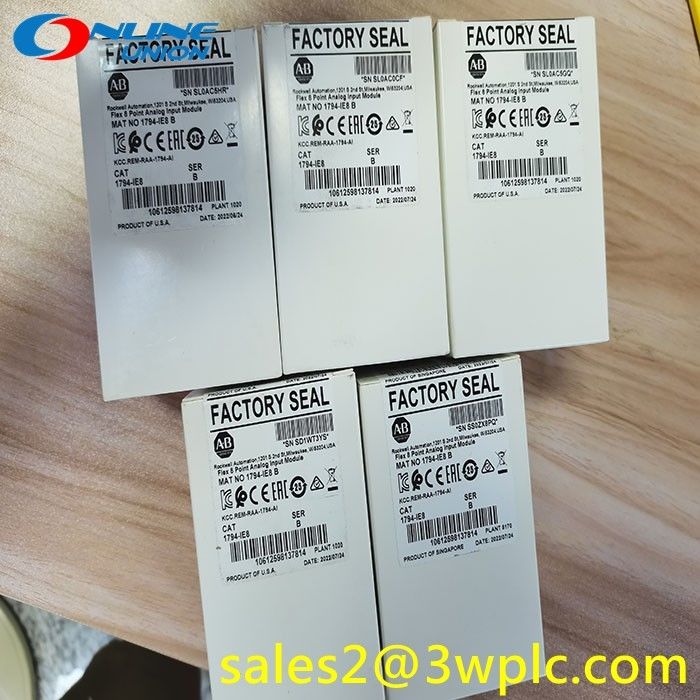

1794-IE8 Allen Bradley Flex 8 σημειακή αναλογική μονάδα εισόδου

Το Allen-Bradley 1794-IE8 είναι μια μονάδα στοιχείου της οικογένειας προϊόντων Flex I/O. Αυτή η μονάδα είναι μια μονάδα αναλογικής εισόδου που λειτουργεί με προσαρμογείς επικοινωνίας Flex I/O και ακροδέκτες για την υλοποίηση μιας κατανεμημένης αρχιτεκτονικής I/O.

Η μονάδα διαθέτει 8 μονοπολικούς, μη απομονωμένους, διαμορφώσιμους από τον χρήστη καναλιούς που δέχονται σήματα εισόδου 0 έως 20mA, 4 έως 20 mA, +/- 10VDC και 0 έως 10 VDC, επιτρέποντας τη σύνδεση με πομπούς πεδίου, αναλογικά όργανα ένδειξης, καταγραφείς, ελεγκτές βρόχου διεργασίας και άλλα αναλογικά όργανα που δημιουργούν συμβατά εύρη σήματος.

Αυτή η μονάδα αναλογικής εισόδου Flex I/O έχει ανάλυση 12 bit σε μονοπολική λειτουργία και 11 bit (με πρόσημο) σε διπολική λειτουργία. Χρησιμοποιεί διαδοχική προσέγγιση μετατροπής και αποθηκεύει τα μετατρεπόμενα δεδομένα σε μορφή δεδομένων συμπληρώματος δύο του 16-bit με αριστερή στοίχιση. Όλα τα κανάλια έχουν ρυθμό μετατροπής 256 μs, απόλυτη ακρίβεια 0,20% πλήρους κλίμακας @ 25°C, απόκλιση ακρίβειας -0,00428% πλήρους κλίμακας/°C για τάση εισόδου και 0,00407% πλήρους κλίμακας/°C για ρεύμα εισόδου. Δεν απαιτείται βαθμονόμηση για αυτήν τη μονάδα.

Το 1794-IE8 απαιτεί εξωτερική παροχή ρεύματος με εύρος τάσης 10,5-31,2VDC και ονομαστική τάση παροχής 24VDC. Το ρεύμα παροχής είναι 60 mA. Απαιτείται ακροδέκτης για τη στερέωση και τη σύνδεση των καλωδίων σήματος εισόδου. Οι συμβατοί ακροδέκτες περιλαμβάνουν τα 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T και 1794-TB3TS. Απαιτείται μόνο ένας ακροδέκτης για αυτήν τη μονάδα.
