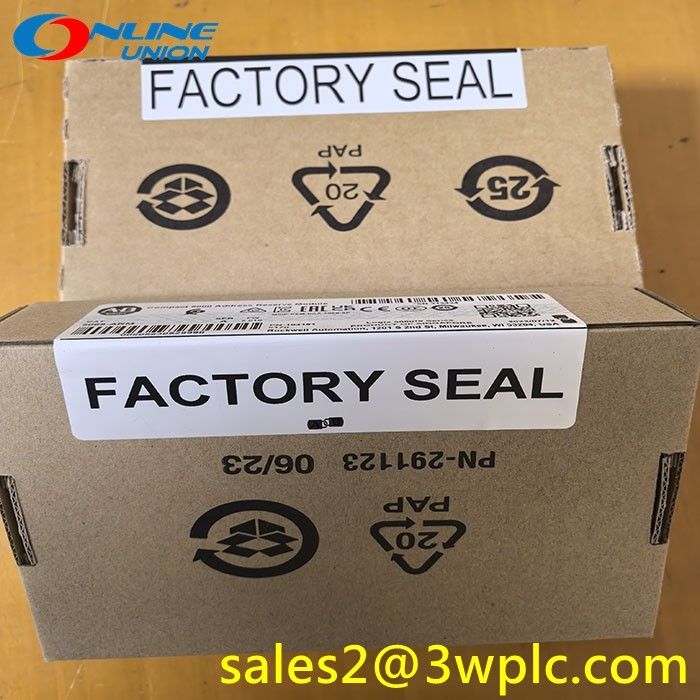

5069-ARM Allen Bradley Compact 5000 Moduł Rezerwacji Adresów

Allen-Bradley 5069-ARM to moduł I/O Compact 5000. Ten moduł działa specyficznie jako moduł rezerwacji adresu (ARM). Moduł ten służy do rezerwowania konkretnego gniazda lub adresu węzła do późniejszego wstawienia i wykorzystania konkretnego modułu. Zapewnia to korzyść w postaci unikania ponownej konfiguracji zespołu sterownika, zmuszając działający system do zatrzymania się z powodu pobierania nowej konfiguracji. Dzięki temu modułowi potrzebna jest uproszczona rekonfiguracja po zarezerwowaniu adresu przez moduł ARM.

5069-ARM ma moc MOD 45 mA przy 18-32V DC; Przepustowość mocy MOD 9,55 A przy 18-32V DC i parametry przepustowości mocy SA 9,95 A przy 0-32V DC; 9,975 A przy 0-240V AC, 47-63 Hz ATEX/IECEX, 125V AC, maks. Ten moduł nie wykorzystuje zasilania SA, tylko przepustowość zasilania. Podobnie jak inne moduły I/O Compact 5000, 5069 ARM ma obudowę otwartego typu.

5069-ARM nie może być używany bez adaptera Compact 5000 Ethernet I/P i kontrolera CompactLogix 5380. Zazwyczaj moduł ten nie jest instalowany po prawej stronie adaptera lub kontrolera. Jest powszechnie instalowany obok dowolnego modułu I/O Compact 5000.

Główne części 5069-ARM obejmują zatrzask szyny DIN używany do montażu i blokowania modułu na szynie DIN; Górny i dolny element blokujący, który służy do odpowiedniego wyrównania kontrolera oraz wskaźnik stanu modułu umieszczony po lewej stronie modułu.
