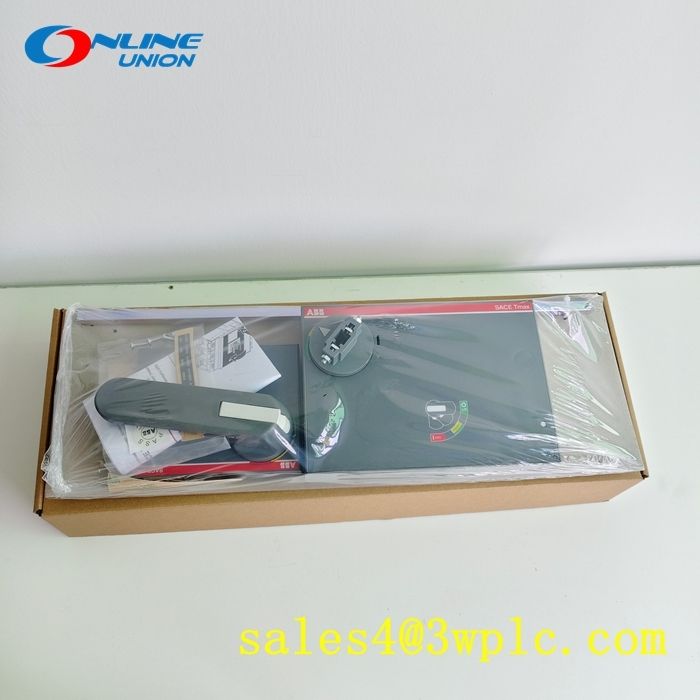

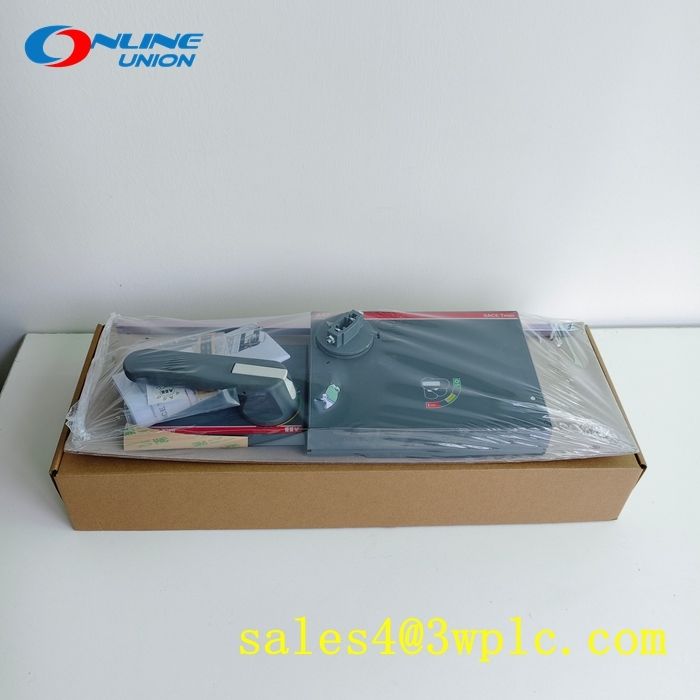

1SDA104853R1 ABB RHE XT6 F/P mecanismo de funcionamento do cabo rotativo

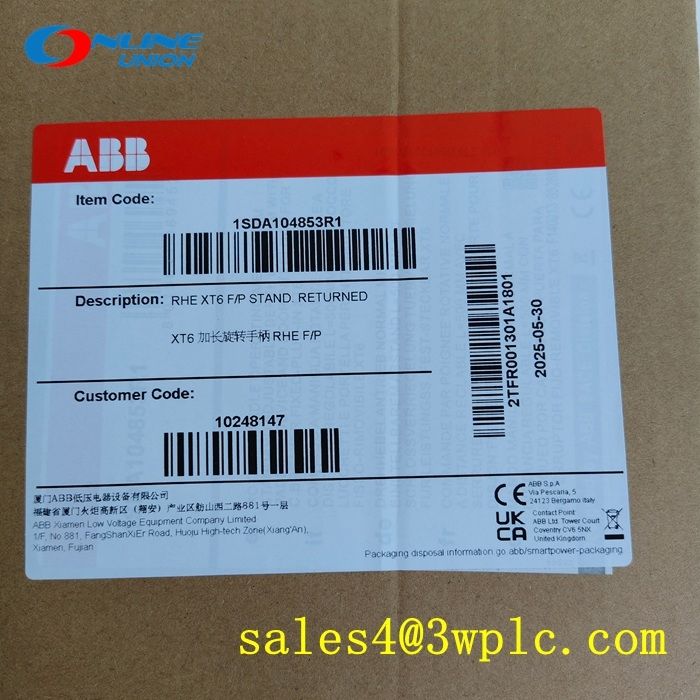

ABB 1SDA104853R1  Mecanismo rotativo de manípulo RHE XT6 F/P

O ABB 1SDA104853R1 é um mecanismo rotativo de manípulo especializado, projetado para disjuntores de caixa moldada (MCCBs) da série Tmax XT, especificamente o modelo XT6. Este acessório aprimora o controle manual e a segurança em sistemas de distribuição de energia industrial, oferecendo configuração de profundidade ajustável (500 mm) e recursos integrados de cadeado/intertravamento de porta. Projetado para durabilidade, combina um manípulo de liga de zinco com revestimento resistente à corrosão e uma carcaça de poliamida reforçada com fibra de vidro, garantindo operação confiável em ambientes agressivos. O mecanismo suporta procedimentos de bloqueio/etiquetagem (LOTO) com provisões para até três cadeados, alinhando-se aos padrões de segurança industrial.

Especificações Técnicas:

1. Modelo: 1SDA104853R1 (Manípulo Rotativo para MCCB Tmax XT6)
2. Compatibilidade:
   • Serve para MCCBs ABB Tmax XT6 (tamanho da estrutura 630 A)
   • Suporta instalação fixa por encaixe
3. Design Mecânico:
   • Material do Manípulo: Liga de zinco fundido sob pressão com revestimento de níquel eletrolítico
   • Material da Carcaça: Poliamida reforçada com fibra de vidro (classificação UL 94 V-0)
   • Dimensões: 125 mm (L) × 120 mm (A) × 485 mm (P)
   • Peso: 0,444 kg
   • Montagem: Fixação direta por parafuso no painel frontal do MCCB
4. Parâmetros Operacionais:
   • Ângulo de Rotação: 90° (posições OFF-ON)
   • Limite de Torque: 2,5 Nm (evita aperto excessivo)
   • Compatibilidade com Cadeado: Acomoda cadeados de 3 × 6 mm de diâmetro de haste
5. Classificações Ambientais:
   • Temperatura de Operação: -25°C a +70°C (redução acima de 40°C)
   • Temperatura de Armazenamento: -40°C a +85°C
   • Umidade: 5%–95% UR (sem condensação)
   • Classificação IP: IP40 (painel frontal), IP20 (terminais traseiros)
6. Segurança e Conformidade:
   • Certificações: CE, UL, cUL, EAC e em conformidade com IEC 60947-5-1
   • Conformidade RoHS: Adere à Diretiva da UE 2011/65/UE
   • Retardância de Chama: Em conformidade com o teste de fio incandescente (960°C, IEC 60695-2-11)
