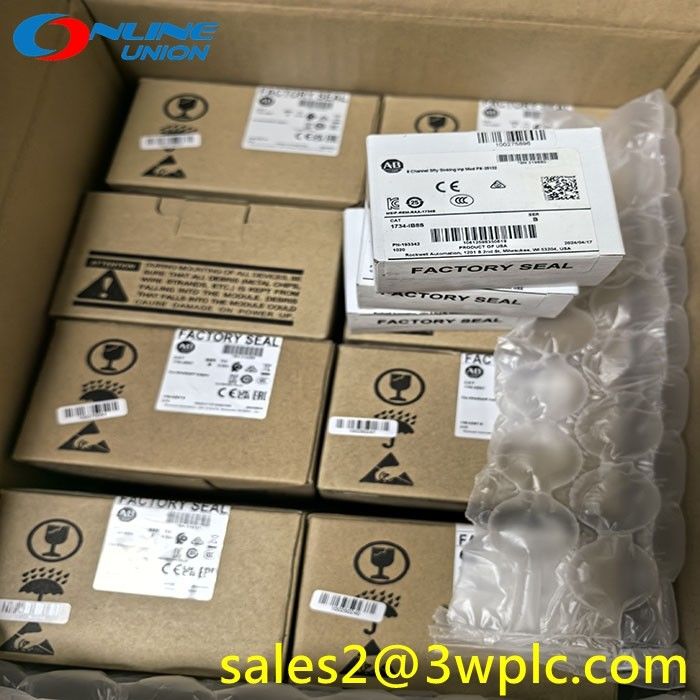

1734-IB8 Allen Bradley POINT I/O 8 จุด ดิจิทัลอินไพร์มโมดูล

Allen-Bradley 1734-IB8 เป็นโมดูลการเข้าแบบแยก 8 ช่องทาง ซึ่งเป็นส่วนหนึ่งของครอบครัวสินค้า 1734 Point I/Oรวมทั้ง 1734-IB8 เป็นองค์ประกอบอัตโนมัติขนาดเล็กที่ติดตั้งด้วยตัวปรับสื่อสาร POINT I/O สําหรับการนําสถาปัตยกรรม I/O แบ่งปัน.

ช่องทางเข้า 1734-IB8 支持 sink wiring configuration และทํางานที่ความดันเฉพาะ 24VDC กับช่วงความดันในสภาพ ON 10VDC-28.8VDC และช่วงกระแสในสภาพ ON 2mA-5mAโมดูลข้อมูลนี้มีเครื่องกรองข้อมูลฮาร์ดแวร์คงที่ 0.5 ms บวกกรองที่สามารถตั้งค่าโดยผู้ใช้ได้ของ 0ms - 63 ms โมดูลนี้ต้องใช้ฐานปลาย เช่น 1734-TB หรือ 1734-TBSมันยังมีตัวชี้แจงสถานะ LED ที่ให้ผลตอบสนองเกี่ยวกับสถานะการทํางานของแต่ละช่องโมดูล. มันถูกติดตั้งโดยเฉพาะอย่างยิ่งด้วยตัวชี้วัดสภาพ LED จํานวนแปด (8) ตัว, หนึ่ง (1) ตัวสําหรับแต่ละช่องทางเข้า. นอกจากนี้, มันยังมีตัวชี้วัดสภาพเครือข่าย จํานวนหนึ่ง (1) ตัว.เมื่อติดตั้งกับฐานเทอร์มินัลที่เหมาะสม, การสอดคล้องสวิทช์ที่จําเป็นคือตําแหน่ง 1

โมดูล 1734-IB8 ติดตั้งด้วยตัวปรับสื่อสาร POINT I/O โมดูล C 1734-IB8 ยังทําให้เข้ากับตัวปรับสื่อสาร DeviceNet และ ProfiBus

1734-IB8 มีการใช้ไฟฟ้าในปัจจุบัน 75 mA @ 5V DC กับการระบายพลังงาน 1.6 วัตต์และการระบายความร้อน 5.5 BTU / ชั่วโมงกับแรงดันแยก 50V (ต่อเนื่อง)ประเภทการปิดที่เสริมแรง ทดสอบ @ 2500V DC เป็นเวลา 60 วินาที, ด้านสนามสู่ระบบ
