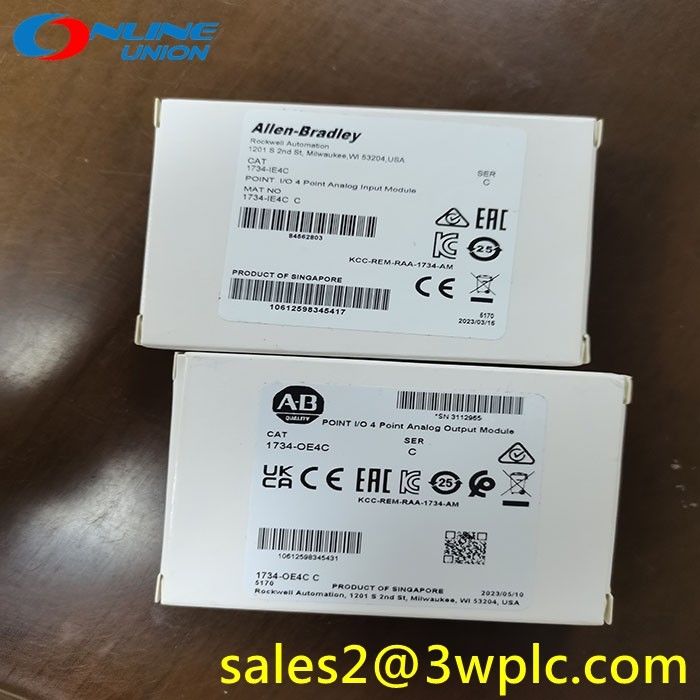

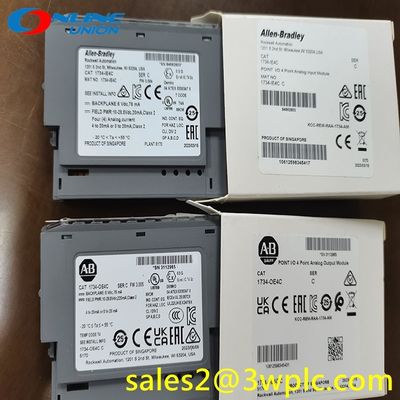

1734-IE4C Allen Bradley POINT I/O 4 จุด โมดูลข้อมูลแบบแอนาล็อก

โมดูล Allen-Bradley 1734-IE4C เป็นโมดูลอินพุตกระแสไฟความหนาแน่นสูง 4 ช่องสัญญาณ POINT I/O เป็นโมดูลอนาล็อกที่สามารถรองรับการวินิจฉัยระดับช่องสัญญาณ (บิตอิเล็กทรอนิกส์และไฟ LED) นอกจากนี้ยังมีคุณสมบัติการแปลง Delta-Sigma ของข้อมูลอนาล็อกเป็นรูปแบบจำนวนเต็มที่มีเครื่องหมาย, การแจ้งเตือนข้อมูลระดับช่องสัญญาณ (4 จุดตั้งค่าต่อช่องสัญญาณ) และการปรับขนาดเป็นหน่วยวิศวกรรมต่างๆ อะแดปเตอร์นี้รองรับการเชื่อมต่อที่ปรับให้เหมาะสมกับแร็คระหว่างตัวควบคุม CompactLogix หรือ ControlLogix และโมดูล I/O แบบแยกในแชสซีเดียวกัน ผ่านแบคเพลน นอกจากนี้ยังสามารถสร้างการเชื่อมต่อโดยตรงระหว่างผู้ริเริ่มการเชื่อมต่อที่สามารถเข้าถึงอินเทอร์เน็ตและโมดูลอินพุต/เอาต์พุต

โมดูลอินพุตอนาล็อก 1734-IE4C มี 4 อินพุตและรูปแบบข้อมูลจำนวนเต็มที่มีเครื่องหมาย มีช่วงสัญญาณอินพุต 4 ถึง 20 mA และ 0 ถึง 20 mA ความละเอียดอินพุตคือ 16 บิต ที่ 0 ถึง 21 mA, 0.32 microA/cnt มีการกระจายพลังงานสูงสุด 0.6 วัตต์ และการกระจายความร้อน 2.0 BTU/ชั่วโมง ทั้งสองอย่างที่แรงดันไฟฟ้า 28.8 โวลต์ DC ตำแหน่งสวิตช์หลักคือ 3 และหน่วยฐานความร้อนที่เข้ากันได้ ได้แก่ 1734-TOP, 1734-TOPS, 1734-TB และ 1734-TBS 1734-IE4C ต่อสายดินผ่านราง DIN ไปยังกราวด์แชสซี เพื่อให้แน่ใจว่ามีการต่อสายดินอย่างเหมาะสม ให้ใช้ราง DIN ที่ทำจากเหล็กชุบสังกะสีเคลือบโครเมตสีเหลือง ยึดราง DIN กับพื้นผิวการติดตั้งทุกๆ ประมาณ 7.8 นิ้ว หรือ 200 มิลลิเมตร และใช้ตัวยึดปลายอย่างถูกต้อง การติดตั้งโมดูล 1734-IE4C สามารถทำได้ก่อนหรือหลังจากการยึดฐาน การใส่หรือถอดโมดูลควรทำในขณะที่ปิดไฟแบคเพลนเพื่อหลีกเลี่ยงการเกิดอาร์คไฟฟ้า
