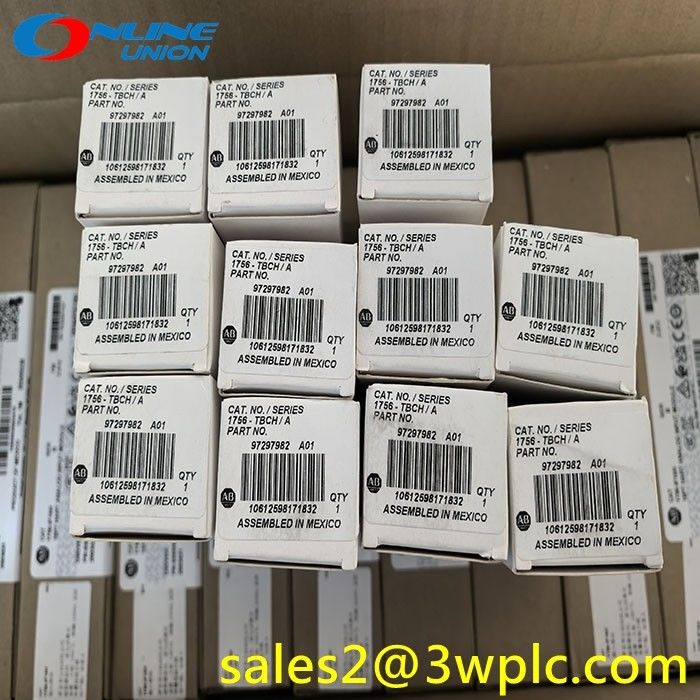

1756-TBCH Allen Bradley ControlLogix โบล็อกปลายสกรู 36 ปิน

Allen-Bradley 1756-TBCH เป็นรหัสปลายที่สามารถถอดออกได้ (RTB) สําหรับโมดูล I/O จํานวน 1756 หน่วย1756-TBCH ให้ความยืดหยุ่นในการเชื่อมต่อ 1756 โมดูล I / O และสายไฟฟ้าโรงงานอุตสาหกรรมมันเชื่อมต่อกับส่วนหน้าของโมดูล I/O

กล่องปลายตัวถอดได้ 1756-TBCH เป็นกล่องคลับ 36 ปินที่มีบ้านมาตรฐาน (ความลึกของแขนสายไฟ 2.5 มม.ตารางวา) เมื่อปิดสัญญาณไปยัง RTB, ทอร์คที่จําเป็นคือ ทอร์คสกรู 0.5 Nm.แนะนําให้ใช้สกรูไพรเวอร์ความกว้าง 3ความกว้างของเครื่องพัดพัด มีขนาด 5.51 x 4.41 x 5.71 นิ้ว และน้ําหนัก 0.3 ปอนด์ สําหรับสายไฟ ใช้สายทองแดงแบบแข็งแรงหรือสายทองแดงที่ระดับ 90 องศาเซลเซียส (194 องศาเซลเซียส)ฟาเรนไฮต) หรือมากกว่าด้วยขนาด 1.2 มิลลิเมตร (3/64 นิ้ว) ความหนาแน่นสูงสุดต้องใช้ในกรณีของการเชื่อมต่อสายเดียว ขนาดสายต้อง 0.33 - 2.1 มิลลิเมตรสกว. (22 - 14 AWG) และสําหรับการเชื่อมต่อสายคู่ ขนาดสายต้อง 0.33 - 1.3 มม.ตาราง (22 - 16 AWG) บนปลายตัวใด ๆ ไม่ต้องเชื่อมต่อสายไฟมากกว่าสองสายไฟ
