สถานที่กำเนิด:
เยอรมนี
ชื่อแบรนด์:
SIEMENS
หมายเลขรุ่น:
6ES7323-1BL00-0AA0

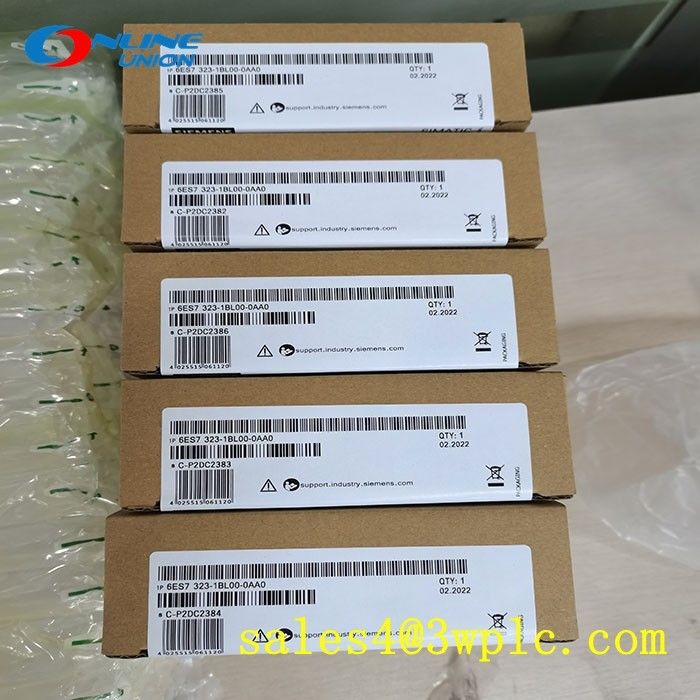

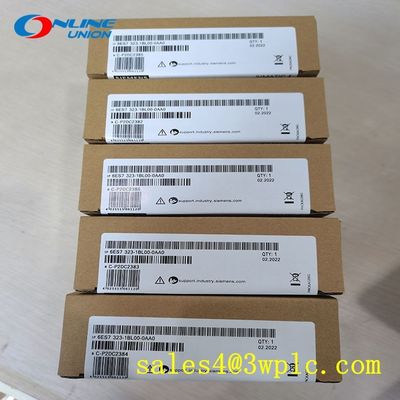

SIEMENS 6ES7323-1BL00-0AA0 โมดูลดิจิตอล SM 323:
SIMATIC S7-300, โมดูลดิจิตอล SM 323, แยกอิสระ, 16 DI และ 16 DO, 24 V DC, 0.5 A, กระแสไฟรวม 4A, 1x 40 ขั้ว
Siemens 6ES7323-1BL00-0AA0 เป็นโมดูลขยายอินพุต/เอาต์พุตดิจิตอล (I/O) ที่ออกแบบมาเพื่อใช้กับตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLC) ซีรีส์ S7-300 ของ Siemens ในฐานะส่วนหนึ่งของระบบอัตโนมัติ SIMATIC S7-300 ของ Siemens โมดูลนี้มีอินพุตดิจิตอล 16 ช่องและเอาต์พุตดิจิตอล 16 ช่อง ซึ่งทั้งหมดทำงานที่ 24V DC มีการแยกทางแสงเพื่อเพิ่มภูมิคุ้มกันต่อสัญญาณรบกวน ทำให้มั่นใจได้ถึงการประมวลผลสัญญาณที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรม โมดูลรองรับการทำงานของอินพุต/เอาต์พุตความเร็วสูงพร้อมเวลาตอบสนองสั้นๆ และมีคุณสมบัติป้องกันทางอิเล็กทรอนิกส์ เช่น การป้องกันไฟฟ้าลัดวงจรสำหรับเอาต์พุต การออกแบบที่กะทัดรัดและอินเทอร์เฟซขั้วต่อด้านหน้าทำให้เหมาะสำหรับการขยายความจุ I/O ของ S7-300 PLC ในแอปพลิเคชันระบบอัตโนมัติต่างๆ
| ประเภท | โมดูลขยาย I/O ดิจิตอลสำหรับ S7-300 PLC |
|---|---|
| การกำหนดค่าอินพุต/เอาต์พุต | อินพุตดิจิตอล 16 ช่อง (24V DC) เอาต์พุตดิจิตอล 16 ช่อง (24V DC, ประเภททรานซิสเตอร์) |
| ลักษณะเฉพาะของอินพุต |
ช่วงแรงดันไฟฟ้าอินพุต: 24V DC (-15%/+20%) เกณฑ์สัญญาณ "0": -3V ถึง +5V DC เกณฑ์สัญญาณ "1": +15V ถึง +30V DC กระแสไฟเข้า: 7mA (โดยทั่วไป) เวลาตอบสนอง: 1.2-4.8ms (ขอบขาขึ้น/ขาลง) |
| ลักษณะเฉพาะของเอาต์พุต |
แรงดันไฟฟ้าเอาต์พุต: 24V DC (สำหรับสัญญาณ "1") กระแสไฟเอาต์พุตสูงสุด: 0.5A ต่อช่องสัญญาณ, 4A ทั้งหมดต่อกลุ่ม การป้องกันไฟฟ้าลัดวงจร: การตัดทางอิเล็กทรอนิกส์ แรงดันไฟฟ้าตัดโหลดอุปนัย: ≤53V (L+) |
| การแยก | การแยกทางแสงระหว่างช่องสัญญาณและบัสแบ็คเพลน |
| การใช้พลังงาน |
กระแสไฟบัสแบ็คเพลน: 80mA การสูญเสียพลังงาน: 6.5W |
| ข้อมูลจำเพาะทางกล |
ขนาด (กว้าง*สูง*ลึก): 40mm * 125mm * 120mm ขั้วต่อด้านหน้า: 40 พิน ไฟ LED แสดงสถานะ: ไฟ LED สีเขียวต่อช่องสัญญาณสำหรับการตรวจสอบสถานะ |
| ความเข้ากันได้ของสายเคเบิล |
ความยาวสายเคเบิลแบบมีฉนวน: สูงสุด 1,000m ความยาวสายเคเบิลแบบไม่มีฉนวน: สูงสุด 600m |
| การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม |
อุณหภูมิในการทำงาน: 0°C ถึง +60°C อุณหภูมิในการจัดเก็บ: -20°C ถึง +85°C ความชื้น: 5% ถึง 95% (ไม่ควบแน่น) การอนุมัติ/มาตรฐาน: เป็นไปตาม RoHS, เครื่องหมาย CE |
