Place of Origin:
Japan
ชื่อแบรนด์:
KEYENCE
Model Number:
GL-R79F

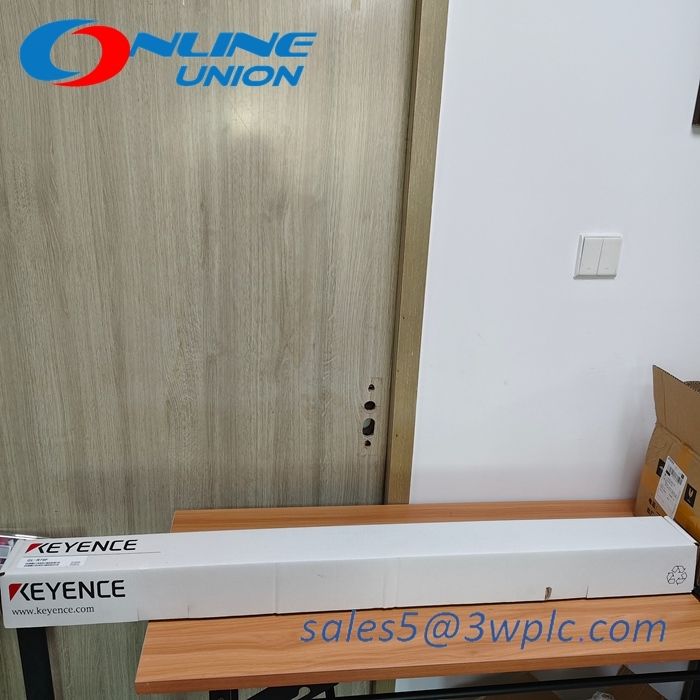

Keyence GL-R79F ม่านแสงความปลอดภัยอุตสาหกรรม
คำอธิบายผลิตภัณฑ์: ม่านแสงความปลอดภัย Keyence GL-R79F
GL-R79F เป็นม่านแสงนิรภัยอุตสาหกรรมจากคีย์ที่ออกแบบมาเพื่อให้การป้องกันระดับสูงสำหรับเครื่องจักรอัตโนมัติ มันตรวจพบการปรากฏตัวของวัตถุ (เช่นมือมนุษย์เครื่องมือ) ในพื้นที่อันตรายโดยการเปล่งและรับคานแสงอินฟราเรดป้องกันการบาดเจ็บหรือความเสียหายของอุปกรณ์ ม่านแสงนี้รองรับการซิงโครไนซ์แบบออปติคัล/แบบมีสายเพื่อหลีกเลี่ยงการรบกวนสัญญาณในสภาพแวดล้อมอุตสาหกรรมที่ซับซ้อน
ข้อกำหนดทางเทคนิค:
| แบบอย่าง | GL-R79F | |||
| ความสามารถในการตรวจจับ | Ø0.55 "Ø14มม. | |||
| ความยาวรวม | 31.50 "800 มม. | |||
| จำนวนลำแสง | 79 | |||
| ความสูงของการตรวจจับ | 30.71 "780 มม. | |||
| ความสูงในการป้องกัน | 31.65 "804 มม. | |||
| เส้นผ่านศูนย์กลางของแกนลำแสง/เส้นผ่านศูนย์กลางเลนส์ | 10 มม. 0.39 " / Ø4Ø0.16" | |||
| การตรวจหาระยะทาง | 0.66 ถึง 32.81 '0.2 ถึง 10 m*1 | |||
| มุมรูรับแสงที่มีประสิทธิภาพ | สูงสุด ± 2.5 ° (เมื่อระยะการทำงานคือ 9.84 '3 ม. หรือมากกว่า) | |||
| แหล่งกำเนิดแสง | อินฟราเรด LED (870 นาโนเมตร) | |||
| เวลาตอบสนอง (OSSD) (MS) | การซิงโครไนซ์ลวดหนึ่งบรรทัดหรือ ระบบการซิงโครไนซ์ออปติคัล (ช่อง 0) |
บน→ปิด | 13 | |
| ปิด→เปิด | 58.2*2 | |||
| บล็อกทั้งหมด→เปิด | 88.6*3 | |||
| ระบบการซิงโครไนซ์ออปติคัล (ช่อง A หรือ B) |
บน→ปิด | 19 | ||
| ปิด→เปิด | 67.4*2 | |||
| บล็อกทั้งหมด→เปิด | 113*3 | |||
| โหมดการตรวจจับ | เปิดเมื่อไม่มีการหยุดชะงักในเขตตรวจจับ | |||
| การซิงโครไนซ์ระหว่างเครื่องส่งและตัวรับสัญญาณ | การซิงโครไนซ์ออปติคัลหรือการซิงโครไนซ์ลวด (กำหนดโดยการเดินสาย) | |||
| ฟังก์ชั่นการป้องกันการรบกวนแสง | ป้องกันการรบกวนซึ่งกันและกันในระบบ GL-R สูงสุดสองระบบ การซิงโครไนซ์ออปติคอล: ป้องกันโดยช่อง A และ B ด้วยสวิตช์การตั้งค่า การซิงโครไนซ์ลวด: ป้องกันโดยอัตโนมัติ |
|||
| เอาต์พุตควบคุม (เอาต์พุต OSSD) |
เอาท์พุท | 2 เอาต์พุตทรานซิสเตอร์ (PNP หรือ NPN ถูกกำหนดโดยประเภทสายเคเบิล) | ||
| สูงสุด โหลดปัจจุบัน | 500 mA*4 | |||
| แรงดันตกค้าง (ระหว่าง ON) | สูงสุด 2.5 V (มีความยาวสายเคเบิล 16.40 '5 ม.) | |||
| ปิดแรงดันไฟฟ้าของรัฐ | สูงสุด 2.0 V (มีความยาวสายเคเบิล 16.40 '5 ม.) | |||
| กระแสรั่วไหล | สูงสุด 200 µa | |||
| สูงสุด โหลด capacitive | 2.2 µf | |||
| โหลดความต้านทานการเดินสาย | สูงสุด 2.5 Ω | |||
| เอาต์พุตเพิ่มเติม (เอาท์พุทที่ไม่ปลอดภัย) |
ออกมา | เอาต์พุตทรานซิสเตอร์ (PNP หรือ NPN ถูกกำหนดโดยประเภทสายเคเบิล) โหลดปัจจุบัน: สูงสุด 50 mA, แรงดันตกค้าง: สูงสุด 2.5 V (มีความยาวสายเคเบิล 16.40 '5 ม.) |
||
| เอาต์พุตข้อผิดพลาด | ||||
| เอาท์พุทหลอดไฟ | หลอดไส้ (24 VDC, 1 ถึง 5.5 W) สามารถเชื่อมต่อหลอดไฟ LED (โหลดปัจจุบัน: 10 ถึง 230 mA) สามารถเชื่อมต่อได้ |
|||
| อินพุตภายนอก | เมื่อใช้สายเอาต์พุต PNP | อินพุต EDM รออินพุต รีเซ็ตอินพุต ปิดเสียงอินพุต 1, 2 แทนที่อินพุต |
บนแรงดันไฟฟ้า: 10 ถึง 30 V ปิดแรงดัน: เปิดหรือ 0 ถึง 3 V กระแสไฟฟ้าลัดวงจร: ประมาณ 2.5 mA (ประมาณ 10 mA พร้อมอินพุต EDM เท่านั้น) |
|
| เมื่อใช้สายเคเบิลเอาต์พุต NPN | บนแรงดันไฟฟ้า: 0 ถึง 3 V ปิดแรงดันไฟฟ้า: เปิดหรือ 10 V หรือมากกว่า ถึงแรงดันไฟฟ้า กระแสไฟฟ้าลัดวงจร: ประมาณ 2.5 mA (ประมาณ 10 mA พร้อมอินพุต EDM เท่านั้น) |
|||
| แหล่งจ่ายไฟ | แรงดันไฟฟ้า | 24 VDC ± 20%, Ripple (PP) 10% หรือน้อยกว่าคลาส 2 | ||
| ปัจจุบัน การบริโภค (สูงสุด) (MA) |
เครื่องส่งสัญญาณ | 67 | ||
| เครื่องรับสัญญาณ | 80 | |||
| วงจรป้องกัน | การป้องกันกระแสย้อนกลับการป้องกันการลัดวงจรสำหรับแต่ละเอาต์พุตการป้องกันไฟกระชากสำหรับแต่ละเอาต์พุต | |||
| มาตรฐานที่ได้รับอนุมัติ | EMC | EMS | IEC61496-1, EN61496-1, UL61496-1 | |
| อีเอ็มไอ | EN55011 Classa, FCC Part15b classa, ICES-003 classa | |||
| ความปลอดภัย | IEC61496-1, EN61496-1, UL61496-1 (ประเภท 4 ESPE) IEC61496-2, EN61496-2, UL61496-2 (ประเภท 4 AOPD) IEC61508, EN61508 (SIL3), IEC62061, EN62061 (SIL CL3) EN ISO13849-1: 2015 (หมวดที่ 4, PLE) UL508 UL1998 |
|||
| ความต้านทานต่อสิ่งแวดล้อม | การจัดอันดับ | IP65/IP67 (IEC60529) | ||
| หมวดหมู่มากเกินไป | II | |||
| แสงรอบข้าง | หลอดไส้: 3,000 Lux หรือน้อยกว่า, แสงแดด: 20,000 Lux หรือน้อยกว่า | |||
| การใช้งานอุณหภูมิแวดล้อม | -10 ถึง +55 ° C 14 ถึง 131 ° F (ไม่มีการแช่แข็ง) | |||
| การดำเนินงานความชื้นสัมพัทธ์ | 15 ถึง 85 % RH (ไม่มีการควบแน่น) | |||
| อุณหภูมิการจัดเก็บ | -25 ถึง +60 ° C -13 ถึง 140 ° F (ไม่มีการแช่แข็ง) | |||
| การจัดเก็บความชื้นสัมพัทธ์ | 15 ถึง 95 % RH | |||
| ความต้านทานการสั่นสะเทือน | 10 ถึง 55 Hz, แอมพลิจูดสองเท่า 0.7 มม. 0.03 ", 20 กวาดในแต่ละทิศทาง X, Y และ Z ทิศทาง | |||
| ความต้านทานแรงกระแทก | 100 m/s2 (ประมาณ 10 กรัม), 16 ms ชีพจร, 1,000 ครั้งในแต่ละทิศทาง x, y และ z | |||
| วัสดุ | กรณีหลัก | อลูมิเนียม | ||
| ตัวพิมพ์ใหญ่/ตัวพิมพ์เล็ก | ไนลอน (GF 30%) | |||
| ปกหน้า | โพลีคาร์บอเนต, SUS304 | |||
| น้ำหนัก | เครื่องส่งสัญญาณ | 1200 กรัม | ||
| เครื่องรับสัญญาณ | ||||
คุณสมบัติ:
มาตรฐานความปลอดภัยสูง: สอดคล้องกับการรับรองความปลอดภัยระหว่างประเทศ (IEC 61496-1/2, EN 61496-1/2, UL 61496-1/2) เสนอระดับการป้องกัน SIL3/SIL CL3 และ PLE
การซิงโครไนซ์ที่ยืดหยุ่น: รองรับการซิงโครไนซ์แบบออปติคัลและแบบมีสายเพื่อป้องกันการรบกวนระหว่างอุปกรณ์หลายเครื่อง
การออกแบบที่ทนทาน: การให้คะแนนการป้องกัน IP65/IP67 สำหรับความต้านทานต่อฝุ่น/น้ำเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
การควบคุมเอาต์พุตที่มีประสิทธิภาพ: คุณสมบัติเอาต์พุต OSSD (เอาต์พุตทรานซิสเตอร์) และเอาต์พุตเสริม (AUX) สำหรับการรวมเข้ากับ PLCs หรือตัวควบคุมความปลอดภัย
การติดตั้งและการบำรุงรักษาง่าย: การออกแบบแบบแยกส่วนช่วยให้สามารถเปลี่ยนและแก้ไขข้อบกพร่องได้อย่างรวดเร็วลดการหยุดทำงาน
แอปพลิเคชัน:
ระบบอัตโนมัติอุตสาหกรรม: การป้องกันความปลอดภัยสำหรับแขนหุ่นยนต์สายพานลำเลียงและเครื่องปั๊ม
โลจิสติกส์และคลังสินค้า: การตรวจสอบการทำงานร่วมกันของเครื่องจักรกับมนุษย์ในคลังสินค้าอัตโนมัติ
อุปกรณ์การแพทย์: การแยกพื้นที่อันตรายในเครื่องมือที่มีความแม่นยำ
การผลิตอัจฉริยะ: การตั้งค่าขอบเขตความปลอดภัยสำหรับเวิร์กสเตชันหุ่นยนต์และเส้นทาง AGV
หมายเหตุ
ข้อกำหนดการติดตั้ง: ต้องใช้เครื่องส่งสัญญาณและเครื่องรับที่จับคู่กับคานออปติคัลที่จัดตำแหน่ง (ไม่มีสิ่งกีดขวาง)
คำแนะนำการบำรุงรักษา: ทำความสะอาดหน้าต่างออปติคัลเป็นประจำเพื่อหลีกเลี่ยงการปนเปื้อนของฝุ่น/น้ำมันที่มีผลต่อความแม่นยำในการตรวจจับ
ฟังก์ชั่นเพิ่มเติม: การแทนที่การรีเซ็ตและการดำเนินการอื่น ๆ สามารถควบคุมได้ผ่านสัญญาณอินพุตภายนอก
