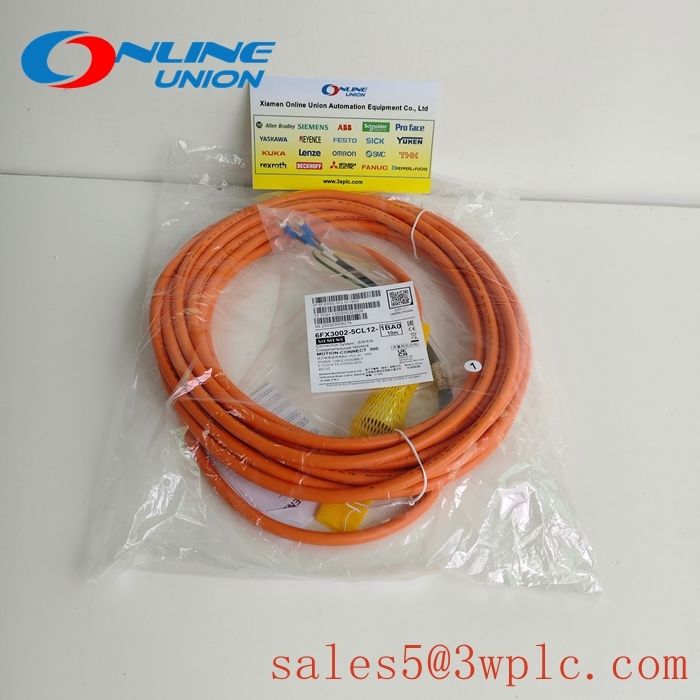

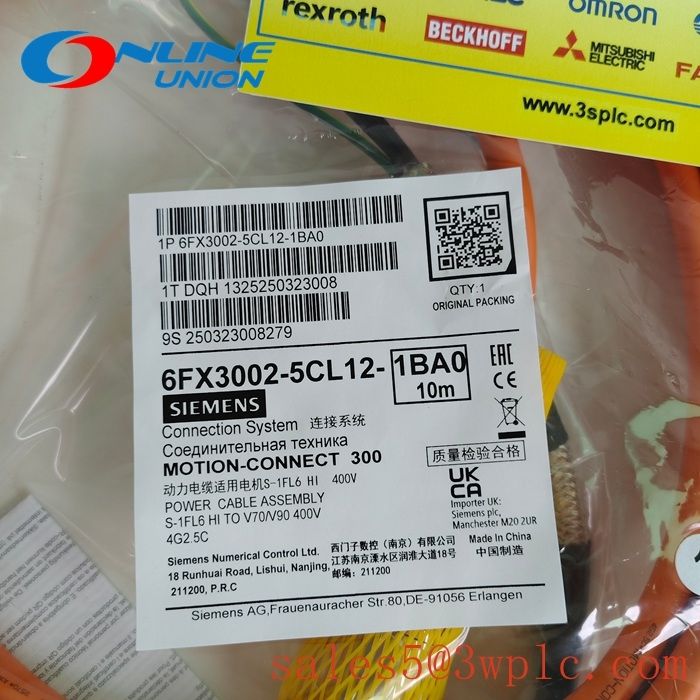

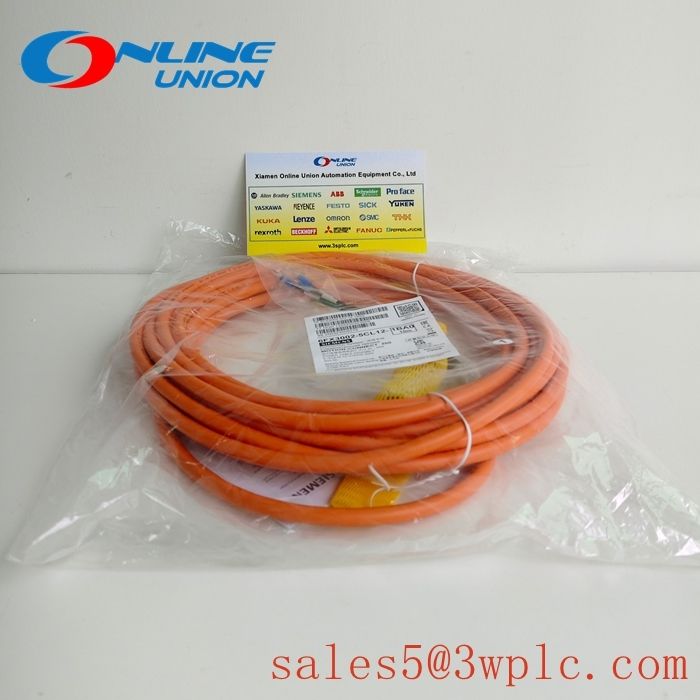

6FX3002-5CL12-1BA0 كابل طاقة محرك سيمنز بطول 10 أمتار

Siemens 6FX3002-5CL12-1BA0 كابل الطاقة المحرك 10M

وصف المنتج:

Siemens 6FX3002-5CL12-1BA0 هو كبل محرك عالي الأداء مصمم خصيصًا للاستخدام مع أنظمة محرك Sinumerik و Simodrive. يوفر هذا الكابل المتخصص نقل طاقة موثوق به وتواصل إشارة التغذية المرتدة بين وحدات القيادة والمحركات في تطبيقات التحكم في الحركة الدقيقة. يتميز الكابل ببناء قوي مع خصائص كهربائية محسّنة تضمن الحد الأدنى من التداخل والحد الأقصى لسلامة الإشارة في البيئات الصناعية المتطلبة.

تم تصميم هذا الكبل مع تقنية سيمنز ، ويتضمن موصلات منفصلة لإمدادات الطاقة وردود الفعل المشفرة داخل مجموعة واحدة من الكابلات. يوفر تكوين التدريع المصمم بعناية حماية ممتازة ضد التداخل الكهرومغناطيسي ، مما يضمن انتقال الإشارة الدقيق حتى في البيئات الصاخبة كهربائيًا. يسمح التصميم المرن للكابل بالحركة المستمرة في التطبيقات الديناميكية مع الحفاظ على الأداء الكهربائي المستقر. توفر السترة الخارجية المقاومة للنفط ومقاومة للارتداء حماية إضافية ضد المخاطر الصناعية الشائعة.

هذا كابل المحرك مناسب بشكل خاص للاستخدام في أدوات الآلات والروبوتات وأنظمة التصنيع الآلية حيث يكون التحكم الدقيق للحركة ونقل الإشارة الموثوق به أمرًا بالغ الأهمية. يضمن بناء الكابل التوافق مع أنظمة محرك Siemens ، مما يوفر أداءً محسّنًا وموثوقية. تبسيط الموصلات المشفرة بالألوان والعلامات الواضحة التثبيت وتقليل أخطاء الأسلاك أثناء تكليف النظام والصيانة.

المواصفات الفنية:

الخصائص الكهربائية: تم تصميم الكابل لجهد 600 فولت مصنّف ويتميز بجهد تشغيل أقصى قدره 1000 فولت. تبلغ السعة بين النوى 150pf/m كحد أقصى ، مما يضمن الحد الأدنى من تشويه الإشارة. المقاومة المميزة هي 100Ω ± 15 ٪ لخطوط التشفير. مقاومة العزل أكبر من 100mΩ/كم في 500 فولت DC. تم تصميم الكابل للتشغيل المستمر عند 90 درجة مئوية مع أقصى مقاومة لدرجة الحرارة على المدى القصير حتى 180 درجة مئوية.

المواصفات الميكانيكية: يبلغ القطر الخارجي للكابل حوالي 12 مم. يبلغ الحد الأدنى لنصف قطر الانحناء 80 مم للتثبيت الثابت و 120 مم للتطبيقات المرنة. وزن الكابل حوالي 220 كجم/كم. يبلغ تصنيف قوة الشد 100N/مم² ، مما يوفر متانة ميكانيكية ممتازة. تم تصميم الكابل لمقاومة الاهتزاز حتى 50 هرتز مع سعة 1 مم ومقاومة الصدمة تصل إلى 100 متر/ثانية.

تكوين الموصل: يتميز الكبل ب 5 موصلات مع مساحة مستعرضة تبلغ 1.5 مم مربع لنقل الطاقة. بالإضافة إلى ذلك ، فإنه يشمل 12 سلكًا تحكمًا مع مساحة مستعرضة تبلغ 0.5 مم مربع لإشارات التشفير وإشارات التغذية المرتدة. جميع الموصلات مصنوعة من النحاس المعلن الذي تقطعت به السبل للمرونة والموصلية المثلى. الموصلات مشفرة بالألوان وفقًا للمعايير الدولية لسهولة تحديد الهوية.

التدريع والحماية: يتميز الكابل بدرع فردي للرقابة لكل زوج من خطوط التشفير بالإضافة إلى درع مضفر شامل مع تغطية تزيد عن 85 ٪. تلبي فعالية التدريع متطلبات EMI/RFI للبيئات الصناعية. تتكون السترة الخارجية من مركب PVC خاص مقاوم للزيت ، مقاوم للحمض ، ومقاوم القلويات. تلبي مادة السترة مواصفات UL STYLE 20276.

المواصفات البيئية: يتم تصنيف الكبل للتشغيل في نطاقات درجة الحرارة من -5 درجة مئوية إلى +90 درجة مئوية للتركيب الثابت و -15 درجة مئوية إلى +90 درجة مئوية للتطبيقات المرنة. الكابل مقاوم للإشعاع بالأشعة فوق البنفسجية ولا ينشر اللهب وفقًا لـ IEC 60332-1. تلبي كثافة الدخان معايير IEC 61034-2. الكابل خالي من الهالوجين ويتوافق مع IEC 60754-2 لانبعاثات الغاز المتآكل المنخفض.

الشهادات والمعايير: يلبي الكابل متطلبات CE ويتوافق مع التوجيهات الأوروبية. وهو معتمد وفقًا لـ UL AWM Style 20276. يلبي الكبل معايير VDE 0285 ويتوافق مع IEC 60228 لمتطلبات الموصل. يتبع البناء مواصفات Siemens الداخلية لتوافق نظام القيادة.

متطلبات التثبيت: تم تصميم الكبل للتثبيت الثابت في صواني الكابلات أو القنوات. للتطبيقات المرنة ، يجب تثبيت الكبل مع أدلة الإرشاد والكابلات المناسبة. قوة التثبيت الموصى بها لتثبيت الكابل هي 50-100n. يجب حماية الكابل من الحواف الحادة والإجهاد الميكانيكي المفرط أثناء التثبيت.

التوافق: تم تصميم الكابل خصيصًا للاستخدام مع Siemens Sinumerik 840D و 828D و 802D. وهي متوافقة مع أنظمة محرك Simodrive 611U و S120. تم تحسين الكابل للاستخدام مع 1FK7 و 1FT6 Series Servo Motors مع ترميزات مطلقة.

ميزات السلامة: يلبي الكبل أداء حريق C2 وفقًا لـ EN 13501-6. مواد العزل والسترات منخفضة الدخان و الصفر المتوافق مع HALOGE (LSZH). تم تصنيف الكبل مقابل 300V/500V وفقًا لـ IEC 60332-1 لتخفيف اللهب.

إخلاء المسئولية: يتم توفير هذه المعلومات لأغراض مرجعية فقط. للحصول على مواصفات كاملة وإرشادات التثبيت ، راجع وثائق Siemens الرسمية. يجب تنفيذ التثبيت من قبل الموظفين المؤهلين بعد جميع لوائح السلامة المعمول بها والرموز الكهربائية المحلية. تخضع المواصفات للتغيير دون إشعار.

الأسئلة الشائعة والاتصال:

س: هل أنت شركة تجارية أم شركة تصنيع؟

ج: نحن شركة تجارية.

س: ما هو مهلة القيادة الخاصة بك؟

ج: عادة ما يستغرق الأمر يومًا إلى ثلاثة أيام إذا كان لدينا في المخزون. إذا لم تكن البضائع في المخزون ، فأنت بحاجة إلى التفاوض.

س: هل توفر شركتك عينات؟ هل هو مجاني أم أنك تهمة إضافية؟

ج: يعتمد ذلك على البضائع التي تحتاجها والكمية التي تطلبها.

س: ما هي شروط الدفع الخاصة بك؟

ج: 100 ٪ t/t قبل الشحن. إذا كانت الكمية كبيرة ، فيمكننا التفاوض.

خدماتنا:

1 ، جميع منتجاتنا جديدة وأصلية ، وجودة جيدة.

2 ، أسعارنا تنافسية للغاية.

3 ، لدينا كمية كبيرة في المخزون ، حتى نتمكن من مساعدة العملاء على الحصول على المكونات التي يصعب الحصول عليها.

4 ، سيتم تقدير جميع الاستفسارات وسوف ترد في 24.

التعبئة والتسليم:

1) 100 ٪ العلامة التجارية الجديدة والأصلية ختم المصنع!

2) الضمان: 1 سنة

3) الحزمة: التعبئة الأصلية مع كرتون.

4) وقت التسليم: يتم شحنه في 3-7 أيام بعد الدفع

5) سيتم اختبار جميع البضائع قبل الشحن.
