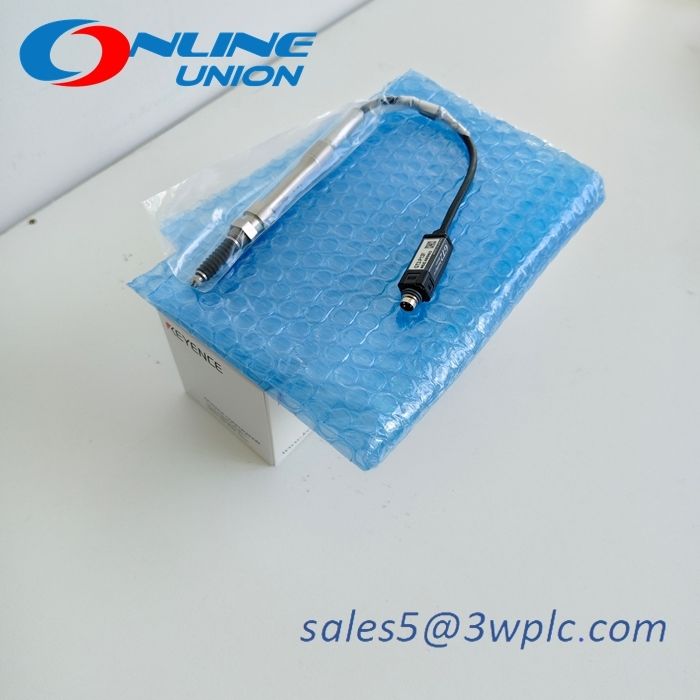

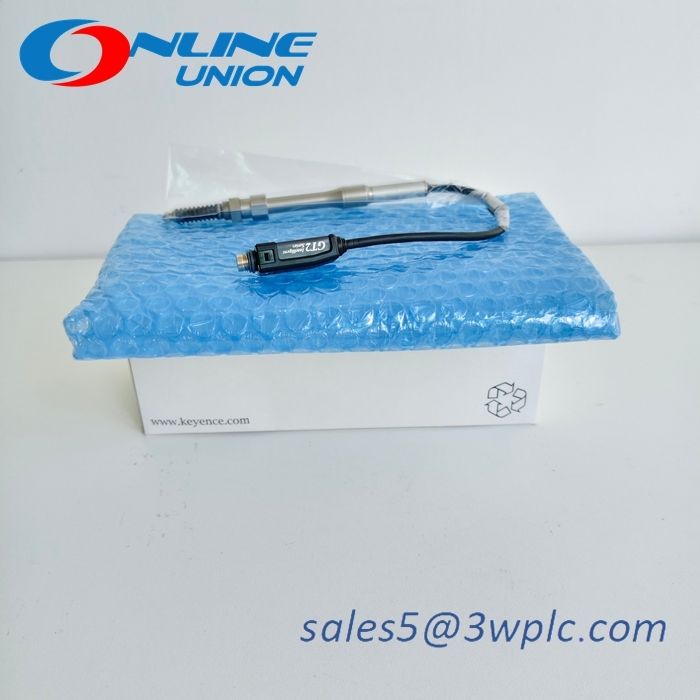

Sensor digital de deslocamento por contato absoluto de alta precisão KEYENCE GT2-P12F
Descrição do Produto: KEYENCE GT2-P12F
O KEYENCE GT2-P12F é um sensor de deslocamento digital do tipo contato de alta precisão projetado para aplicações industriais que exigem medição dimensional precisa em ambientes agressivos. Ele emprega um sistema de pulso de escala II com um design do tipo absoluto (sem erro de rastreamento) para garantir um desempenho confiável. O sensor é ideal para tarefas de precisão, como controle de máquinas-ferramenta, inspeção de qualidade e monitoramento de deformação.
Especificações Técnicas:
1. Parâmetros de Desempenho Essenciais
|
Parâmetro
|
Especificação
|
|
Modelo
|
GT2-P12F
|
|
Tipo de Produto
|
Sensor de Deslocamento Digital do Tipo Contato
|
|
Sistema de Medição
|
Sistema de Pulso de Escala II (Tipo Absoluto, Sem Erro de Rastreamento)
|
|
Faixa de Medição
|
12 mm
|
|
Resolução
|
0,5 µm
|
|
Precisão
|
±2 µm (p-p) a 20°C
|
|
Força de Medição
|
- Para baixo: 1,0 N
- Lateral: 0,95 N
- Para cima: 0,9 N
|
|
Ciclo de Amostragem
|
4 ms
|
|
Resposta Mecânica
|
10 Hz
|
|
Indicadores de Operação
|
LED de duas cores (Vermelho/Verde)
|
2. Resistência Ambiental
|
Parâmetro
|
Especificação
|
|
Classificação de Proteção
|
IP67 (IEC), IP67G (JIS), Tipo NEMA 13
|
|
Temperatura de Operação
|
-10°C a +55°C (Sem congelamento)
|
|
Umidade Relativa
|
35% a 85% UR (Sem condensação)
|
|
Resistência à Vibração
|
10–55 Hz, Amplitude Dupla 1,5 mm, 2 Horas por Eixo (X/Y/Z)
|
|
Resistência ao Choque
|
1.000 m/s² (IEC 60068-2-27)
|
3. Detalhes Mecânicos e de Material
|
Parâmetro
|
Especificação
|
|
Estilo de Montagem
|
Montagem por Flange (Formato Cilíndrico)
|
|
Materiais
|
- Carcaça: SUS303
- Indicador: PET
- Cabo: PUR
- Conector: PBT
|
|
Material da Tampa de Poeira
|
NBR (Borracha de Nitrila Butadieno)
|
|
Componentes de Contato
|
SUS304, SUS440C (Inclui Dispositivo de Contato)
|
|
Peso
|
~45 g (Inclui Conector de Relé e Cabo)
|
4. Conectividade e Compatibilidade
|
Parâmetro
|
Especificação
|
|
Requisito de Cabo
|
Compra separada (por exemplo, GT2-CHP2M/CHP5M/CHP10M) para conexão ao conector de relé
|
|
Interfaces de Comunicação
|
Compatível com módulos de comunicação da Série DL (por exemplo, USB, Ethernet, etc.)
|
Recursos:
Alta Precisão:
Resolução: 0,5 µm.
Precisão: ±2 µm (p-p) a 20°C.
Faixa de medição: 12 mm.
Resistência Ambiental Robusta:
Classificação de proteção IP67/IP67G/NEMA Tipo 13 para resistência a poeira, água e óleo.
Temperatura de operação: -10°C a +55°C (sem congelamento).
Resistência à vibração: 10–55 Hz, amplitude dupla 1,5 mm nas direções X/Y/Z.
Resistência ao choque: 1.000 m/s² (IEC 60068-2-27).
Instalação Flexível:
Design de montagem por flange para instalação segura e estável.
Disponível em formato cilíndrico para integração compacta.
Feedback em Tempo Real:
LED de duas cores (vermelho/verde) para indicação do status operacional.
Ciclo de amostragem: 4 ms para aquisição rápida de dados.
Frequência de resposta mecânica: 10 Hz.
Construção Durável:
Materiais resistentes à corrosão: SUS303/SUS304/SUS440C para a carcaça e componentes de contato.
Cabo PUR para durabilidade em ambientes industriais.
Aplicações:
Automação Industrial:
Controle de máquinas-ferramenta (por exemplo, monitoramento de desgaste de retificação, inspeção de rolamentos).
Medição de precisão em metalurgia (por exemplo, verificações de diâmetro interno/externo de componentes).
Garantia de Qualidade:
Inspeção dimensional de carcaças de smartphones, painéis LCD e componentes de bateria.
Análise de deformação de estruturas e peças estampadas.
Monitoramento de Processos:
Controle de altura em polidoras, ajuste de folga de rolos em laminadores.
Observações
Orientação de Instalação:
Certifique-se do alinhamento adequado e da montagem segura para evitar erros de medição.
Use os cabos especificados (por exemplo, cabos resistentes a óleo M8) para compatibilidade IP67.
Considerações Ambientais:
Evite temperaturas ou umidade extremas além da faixa nominal.
Limpe a cabeça do sensor regularmente para evitar o acúmulo de poeira/óleo.
Calibração:
Verifique a precisão periodicamente, especialmente em ambientes com flutuações de temperatura.
Nossos Serviços:
1. Todos os nossos produtos são novos e originais, e de boa qualidade
2. Nossos preços são muito competitivos.
3. Temos uma grande quantidade em estoque, para que possamos ajudar os clientes a obter os componentes que são difíceis de obter.
4. Todas as consultas serão valorizadas e responderemos em 24 horas.
Embalagem e Entrega:
1. 100% novo e selo original de fábrica!
2. Garantia: 1 ano

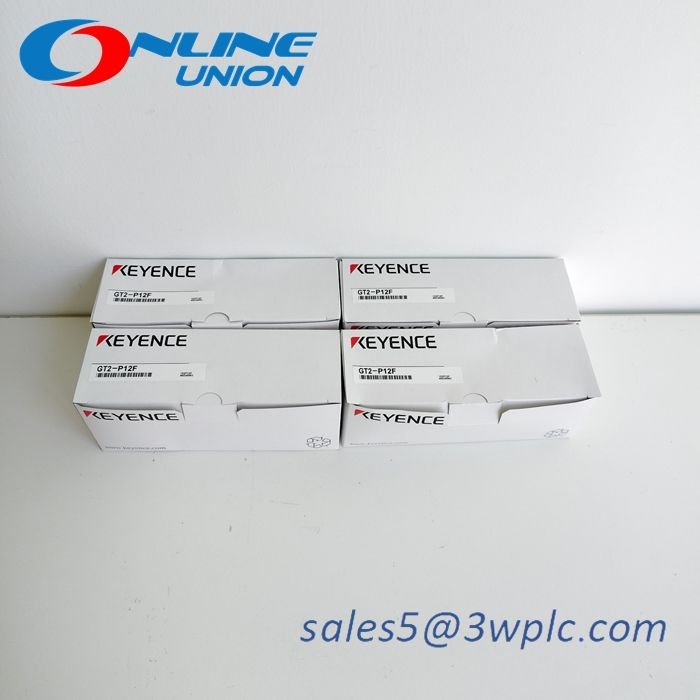

3. Embalagem: Embalagem original com caixas.
