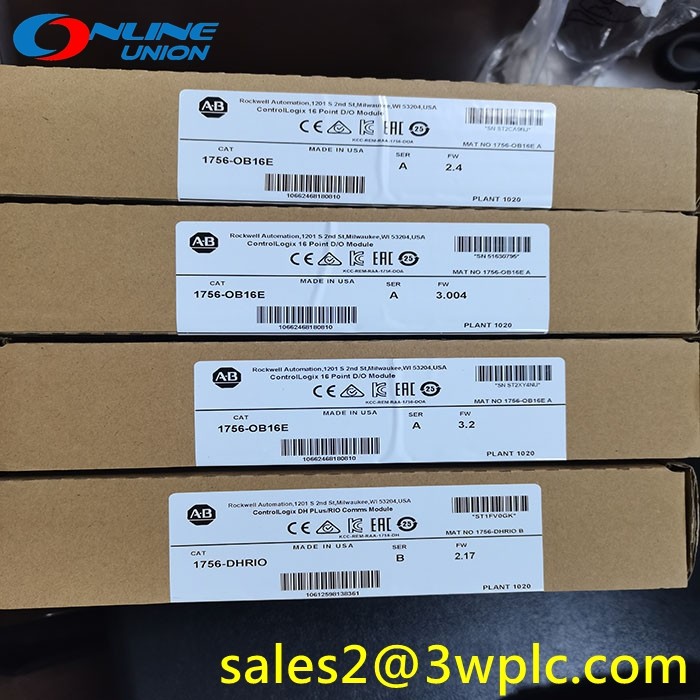

1756-OB16E Модуль Allen Bradley ControlLogix 16-канальный дискретный выход

Allen-Bradley 1956-OB16E - дискретный выходный модуль, который является частью платформы программируемых автоматических контроллеров ControlLogix (PLC).Этот модуль является специально модулем выхода постоянного тока, который обеспечивает диапазон выходного напряжения 10-31.2 VDC с номинальным значением 24 VDC. Он поставляется с шестнадцатью (16) выходными каналами, которые разделены на две (2) электронно-сплавленные группы по восемь (8) каналов каждая группа.Этот модуль обычно используется для привода устройств с номиналом 24VDC, таких как катушки реле., устройства, управляемые электромобилями, пилотные лампы, сирены и другие аналогичные электрические нагрузки.

1756-OB16E - это однослотный широкий модуль, совместимый для использования с любыми контроллерами 1756 ControlLogix. Он может быть установлен на любой стойке 1756 ControlLogix, в частности 1756-A4; 1756-A17;1756-A10; 1756-A13 и 1756-A17. Кроме того, он может служить локальным компонентом В/В или распределенным компонентом В/В.

1756-OB16E обеспечивает выходный ток 1 A @ 60 ° C (140 ° F) на канал или 8 A @ 60 ° C (140 ° F) на модуль.Он имеет номинальный ток перенапряжения 2 А в течение 10 мс в точке, который повторяется каждые 2 с @ 0 ° C (32 ° F) @ 24V DCКроме того, минимальный ток нагрузки модуля составляет 3 мА на канал.

Каждый выходный канал имеет время задержки вывода от ОЗВОГНОГО до ОЗВОГНОГО до 70 мкс nom/1 ms max и время задержки от Включения до Выключения до 360 мкс nom/1 ms max.Он черпает ток из задней плоскости в размере 250 mA при 5VDC и 2 mA при 24VDC, при этом общая потребность в питании задней плоскости составляет 1.32 Вт и максимальное рассеивание мощности 4,1 Вт @ 60 °C (140 °F).
