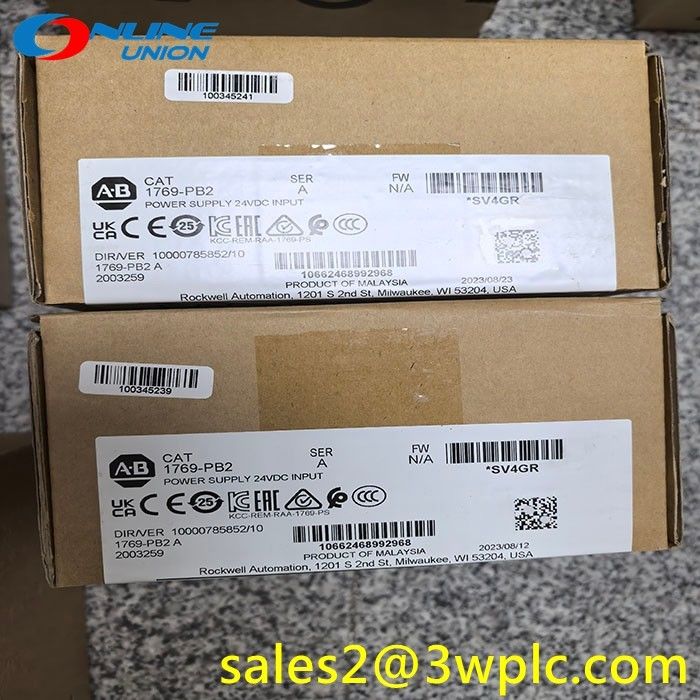

1769-PB2 Allen Bradley CompactLogix DC 2A/0.8A Güç kaynağı

1769-PB2, bir CompactLogix I/O güç kaynağıdır. Bu güç kaynağı, bir CompactLogix rafına veya genişleme I/O bankasına monte edilebilen bir I/O güç kaynağı olarak çalışır.Bu güç kaynağı hem sol hem de sağ tarafa güç sağlayabilir., toplamda en fazla on altı (16) modül için her tarafa sekiz (8) modül kurulmasına izin verir.

1769-PB2 giriş voltajı 19.2-31.2VDc ve nominal voltajı 24VDC'dir. Uygun giriş voltajı ile temin edildikten sonra, 1769-PB2 2.0 A @ 5VDC ve 0.8A @ 24VDC. Bu modül, 30 A @ 31.2V DC'lik bir akış akımına dayanacak şekilde tasarlanmıştır.

1769-PB2'nin 50 VA @ 24V DC güç tüketimi ve 7.5 W @ 60 ° C (140 ° F) güç dağılımı vardır. Korunma için içe takılmış bir sigorta vardır. Uyumlu sigortalar Wickmann 19193-6.3A ve Littelfuse 021706.3MXP.

1769-PB2'nin yaklaşık 525 g (1.16 lb) ağırlığı ve 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 in) fiziksel ölçümleri vardır.Bu I / O güç kaynağı doğrudan panel montajı veya DIN ray montajı destekler, CompactLogix platformunun desteklenen montaj yöntemini takip ederek.
